SSTV


WARIANT "ANDROID"

zainstalować aplikację np: Robot36 - poprawne działa akustycznie (głośnik - mikrofon) na różnych urządzeniach - niewielkie wymagania sprzętowe

WARIANT PC

Kablem JACK-JACK podpinamy wyjście z głośnikowe w radiu lub w ręczniaku wyjście słuchawkowe
a  drugi koniec do komputera do LINE-IN "niebieskie gniazdo"
(w moim przypadku jest dodatkowo "czerwona przedłużka" bo gniazdo jest głęboko
i normalny wtyk JACK nie sięga)

a jeżeli to laptop lub zewnętrzna karta dźwiękowa USB
to z reguły będziemy mieli tylko dwa gniazda (IN i OUT)

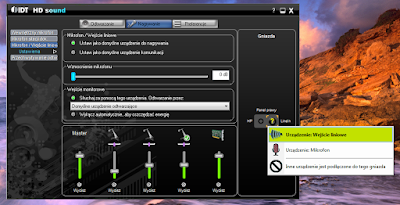

podpinanym pod mikrofon i powinien pojawić się program
z możliwością wyboru co podłączyliśmy MIC czy Line-in - WYBIERAMY LINE-IN (wejście liniowe)

POBIERAMY PROGRAM MMSTV
http://hamsoft.ca/media/Dload/mmsstv/MMSSTV113A.exe

Ostatni punkt sprawdzamy czy mamy wybrane dobre źródło
MENU - Option - Setup MMSTV(0)...
wybieramy Line-In karty dźwiękowej czy interfejsu cyfrowego



UWAGA!!! ściszyć do zera głośność w radiu
i powoli podgłaszać i obserwować poziom sygnału, aby nie uszkodzić karty dźwiękowej

jeżeli ustawimy za głośno w programie MMSSTV pojawi się napis OVER FULL,
jeżeli sygnał będzie w miarę prawidłowy pasek poziomu z szarego zrobi się zielony

JEST ponad 20 trybów SSTV, ale nie musimy wybierać zostawiamy na AUTO,
program sam zmieni tryb i automatycznie zacznie dekodować,
a zdekodowany zapisze w History, gdzie będzie można go później poddawać filtrowaniu
w celu usunięcia błędów transmisji

SQ5RIQ


DOKŁADNY OPIS:
Shoutbox SQ5PET2015-02-20 08:18 http://www.pzk.info.pl/pliki/MMSSTV.pdf

SSTV na 14.230MHz (SSB)


SSTV HF (14.230) odebrane na TECSUN PL-600 + ~10mb LW(drut 2.5m2 odcinek taki jaki był pod ręką)
